Caratteristiche del prodotto
1.Attrezzatura speciale per valvola a film sottileProcesso di spruzzatura - ad alta-precisione con confine di spruzzatura chiaro senza dente di sega e spruzzi.
2.Il sistema di alimentazione dedicato senza-pressione dell'aria e il sistema automatico di riscaldamento e filtraggio del fluido- garantisce che la viscosità del fluido possa ridurre le bolle d'aria e fornire una garanzia favorevole per la migliore qualità di spruzzatura.
3. Il sistema di rilevamento laser della larghezza della pellicola- approva automaticamente il sistema del sensore di livello della fibra di rivestimento della larghezza della pellicola.
4.Funzione di rilevamento dell'effetto spray incorporata-- rileva manualmente la qualità dello spruzzo in tempo reale.
specifiche tecniche
|
Specifiche |

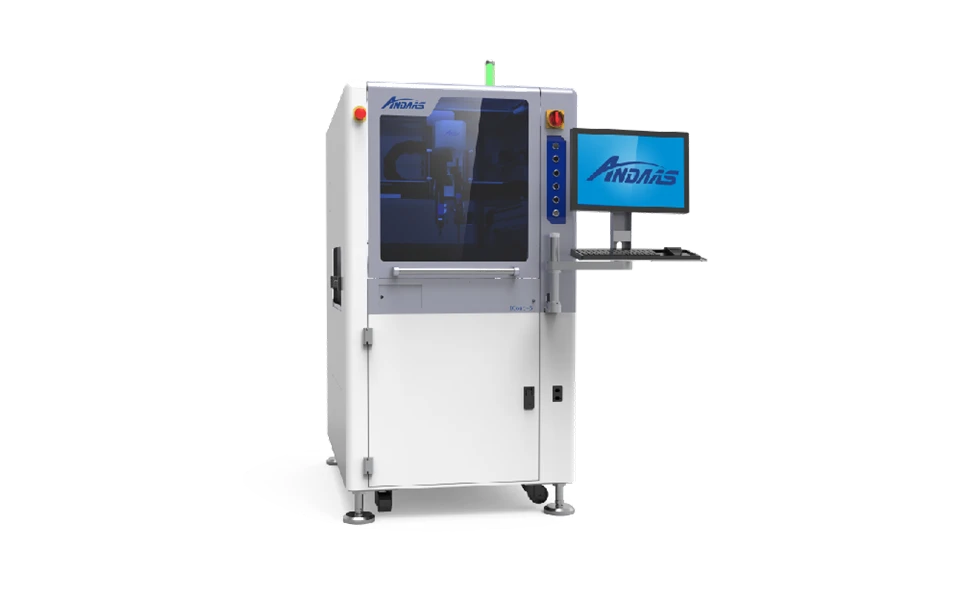

Macchina di rivestimento precisa iCoat-6 |
|
|
Parametri del rivestimento |
Area di lavoro (mm) |
X=360; Y=450; Z=100 |
|
Componenti massimi altezza (mm) |
±90 |
|
|
Spazio dal bordo del PWB (millimetro) |
Maggiore o uguale a 5 |
|
|
Larghezza spruzzo singolo (mm) |
2-30 |
|
|
Sistema di trasmissione |
Flusso del processo |
Sinistra→destra (standard) destra→sinistra |
|
Altezza del trasportatore (mm) |
900±20 |
|
|
Velocità del trasportatore (m/min) |
2-13 |
|
|
Regolazione della larghezza del trasportatore |
Automatico (motorizzato) |
|
|
Sistema operativo |
Trasportatore |
Trasportatore in lega speciale di alluminio + catena in acciaio inox |
|
Velocità di movimento massima (mm/s) |
800 |
|
|
Ripetibilità (mm) |
±0.02 |
|
|
Parametri dell'attrezzatura |
Dimensioni (mm) |
L=900; W=1300; H=1675 |
|
Peso (kg) |
560 |
|
|
Potenza del motore |
CC 24 V 69 W × 2 |
|
|
Pressione atmosferica richiesta (Mpa) |
Maggiore o uguale a 0,4 |
|
|
Volume dell'aria di scarico (m3/min) |
15 |
|
|
Alimentazione elettrica |
AC220V 50/60Hz |
|
|
Potenza nominale (kw) |
2.6 |
|
|
Controllo e funzionamento sistema |
Controllare |
Personal computer industriale + schede di controllo del movimento |
|
Software |
E un software di interfaccia utente con Windows |
|
|
Programmazione |
Modalità tastiera/mouse |
|
|
Protocollo di comunicazione |
SMEMA |
|
